介紹外墻柔性膩?zhàn)拥姆N類、特征，研究了幾種添加劑對(duì)外墻柔性膩?zhàn)邮┕ば浴⒄辰Y(jié)強(qiáng)度、柔韌性的影響，選擇出能夠改善外墻柔性膩?zhàn)邮┕ば裕岣哒辰Y(jié)強(qiáng)度的添加劑，并確定其適宜摻量，結(jié)果顯示，淀粉醚摻量0.1%，膨潤土摻量0.3%，可再分散乳膠粉2%時(shí)，外墻柔性膩?zhàn)拥氖┕ば院驼辰Y(jié)強(qiáng)度較好，并且經(jīng)濟(jì)效果最佳。
關(guān)鍵詞：外墻柔性膩?zhàn)樱豢稍俜稚⑷槟z粉；淀粉醚；粘結(jié)強(qiáng)度；施工性
隨著人們對(duì)建筑涂料施工技術(shù)的重視，膩?zhàn)幼鳛橹匾呐涮撞牧弦驳玫较鄳?yīng)的發(fā)展，國內(nèi)各個(gè)生產(chǎn)廠家相繼開發(fā)了不同用途、多種形態(tài)的膩?zhàn)印Ｍ苛鲜袌?chǎng)的大幅發(fā)展，膩?zhàn)硬牧希绕涫峭鈮δ佔(zhàn)硬牧铣蔀榱嗽S多干拌砂漿生產(chǎn)廠家的主要產(chǎn)品，這是因?yàn)閺膰鴥?nèi)建筑涂料的實(shí)際應(yīng)用情況來看，經(jīng)常存在起泡、脫皮等弊病，確實(shí)嚴(yán)重影響了涂料對(duì)建筑物的保護(hù)和裝飾性能。造成涂料破壞的主要原因有兩個(gè)：一個(gè)是涂料的質(zhì)量問題，而是基材處理不當(dāng)。實(shí)踐表明，70% 以上的涂裝失敗，與基材處理不當(dāng)有關(guān)。建筑涂料用膩?zhàn)幼鳛橐环N待涂表面預(yù)處理的原料已經(jīng)得到了廣泛的應(yīng)用，其不僅可以平整、修補(bǔ)建筑物表面，而且質(zhì)量優(yōu)良的膩?zhàn)舆€會(huì)大大增強(qiáng)涂料對(duì)建筑物的保護(hù)和裝飾性能，延長涂層的使用壽命，是高性能建筑涂料尤其是外墻涂料不可缺少的配套產(chǎn)品。而決定外墻膩?zhàn)雍脡牡牡谝徊骄褪悄佔(zhàn)拥氖┕ば裕绻佔(zhàn)邮┕ば圆缓茫渌阅茉俸茫膊粫?huì)有市場(chǎng)，所以施工性是對(duì)外墻膩?zhàn)拥慕^對(duì)性要求，在施工性滿足的情況下，我們就要結(jié)合性價(jià)比，滿足外墻膩?zhàn)拥母鞣N要求，我們最主要的就是看膩?zhàn)拥恼辰Y(jié)性能，柔韌性。因而本文首先選出改善外墻膩?zhàn)邮┕ば缘奶砑觿龠x出合適的改善外墻柔性膩?zhàn)诱辰Y(jié)性和柔韌性的添加劑。
根據(jù)原材料和產(chǎn)品的情況，目前外墻柔性膩?zhàn)拥姆N類分為單組分粉狀、單組分膏狀和由
液料、粉料配合的雙組分膩?zhàn)尤N，其組成和性能特征如下：
(1)單組分粉狀膩?zhàn)印Ｓ煽稍俜稚⒕酆衔锬z粉、水泥、填料、消泡劑、保水劑、抗裂纖維和其它助劑等組成。具有很好的抗裂性，能夠利用價(jià)格便宜的水泥作為無機(jī)膠粘材料組分，對(duì)基層的粘結(jié)強(qiáng)度高，耐水、耐凍融粘結(jié)強(qiáng)度高，膩?zhàn)拥拇蚰バ院谩５捎谑褂每稍俜稚⒕酆衔锬z粉作為膩?zhàn)幽さ娜嵝钥沽呀M分，膩?zhàn)拥某杀靖遊2]。
(2)單組分膏狀膩?zhàn)印Ｓ蓮椥跃酆衔锶橐骸⑻盍稀⑾輨⒃龀韯H值調(diào)節(jié)劑、凍融穩(wěn)定劑、分散劑、防霉劑和抗裂纖維等組成。具有很好的抗裂性，使用方便，膩?zhàn)幽さ哪退⒛蛢鋈谡辰Y(jié)強(qiáng)度等不如粉狀膩?zhàn)樱佔(zhàn)拥某杀靖遊2]。
(3)雙組分膩?zhàn)印Ｓ梢毫辖M分( 彈性聚合物乳液、消泡劑、防霉劑等) 和粉料組分( 水泥、填料、保水劑、抗裂纖維和其它助劑等) 組成。具有很好的抗裂性，可利用價(jià)格便宜的水泥作為無機(jī)膠粘材料組分，對(duì)基層的粘結(jié)強(qiáng)度高，耐水、耐凍融粘結(jié)強(qiáng)度高，膩?zhàn)拥拇蚰バ院谩Ｊ褂脧椥跃酆衔锶橐鹤鳛榭沽呀M分，膩?zhàn)拥某杀鞠鄬?duì)較低，但包裝復(fù)雜[2]。
上述三類外墻柔性膩?zhàn)痈饔袃?yōu)勢(shì)和不足。由于膏狀膩?zhàn)訉?duì)分散劑、防霉劑和消泡劑等的性能要求高，提高了膩?zhàn)拥某杀荆腋酄钅佔(zhàn)硬荒苁褂盟唷Ｒ蚨瑢?shí)際中很少應(yīng)用。粉狀膩?zhàn)雍碗p組分膩?zhàn)佣寄軌蚶盟啵鼓佔(zhàn)幽さ哪退院湍蛪A性等更為可靠，因而這兩種膩?zhàn)拥氖褂酶唷?/p>
3.1 原材料
32.5 級(jí)白色硅酸鹽水泥，仙鹿牌；
重質(zhì)碳酸鈣，400 目；
石英粉，3 00目；
滑石粉，325 目；
可再分散乳膠粉，瓦克公司，5010N ；
淀粉醚，301 ；
纖維素醚，粘度10萬，山東光大；
膨潤土，河南信陽；
3.2 試驗(yàn)方法
3.2.1試驗(yàn)條件
（1 ）溫度應(yīng)為20℃±2 ℃，相對(duì)濕度應(yīng)大于50%。
（2 ）養(yǎng)護(hù)室的溫度應(yīng)為20℃±1 ℃，相對(duì)濕度應(yīng)大于90%；
（3 ）成型時(shí)，外墻柔性膩?zhàn)雍桶韬纤臏囟葢?yīng)與實(shí)驗(yàn)室的溫度一致。
（4 ）本試驗(yàn)中外墻柔性膩?zhàn)拥母黜?xiàng)性能檢測(cè)方法均參照J(rèn)G/T157 - 2009《建筑外墻用膩?zhàn)印返囊髨?zhí)行。
3.2.2 試驗(yàn)設(shè)備
本文使用的設(shè)備主要有行星式砂漿攪拌機(jī)，膩?zhàn)幽と犴g性測(cè)定儀，萬能試驗(yàn)機(jī)。
3.2.3 試驗(yàn)方法
3.2.3.1 外墻柔性膩?zhàn)邮┕ば詸z測(cè)方法
將試板水平放置，用鋼制刮板刮涂試樣約1mm厚，檢驗(yàn)涂裝作業(yè)是否有障礙，放置5h再用同樣方法刮涂第二道試樣，約1mm厚，再次檢驗(yàn)涂裝作業(yè)是否有障礙。所得涂層平整無針孔、無打卷時(shí)，認(rèn)為“刮涂無障礙”，認(rèn)為合格。
3.2.3.2 外墻柔性膩?zhàn)尤犴g性檢測(cè)方法
（1 ）采用行星式水泥膠砂攪拌機(jī)攪拌，預(yù)先用潮濕的布擦拭攪拌鍋和攪拌葉。
（2 ）首先將1000g 外墻柔性膩?zhàn)臃鄣谷霐嚢桢佒校_機(jī)攪拌，在10s 內(nèi)加入計(jì)量好的拌合用水，首先低速攪拌約15s 后，開啟快速攪拌按鈕，總攪拌時(shí)間為4min；若生產(chǎn)廠家對(duì)產(chǎn)品有具體攪拌要求，應(yīng)按其要求進(jìn)行攪拌。
（3 ）取涂有底漆的平滑馬口鐵板，放在鋼板座上。然后將 0.5mm 厚的金屬模型板套在上面；用四個(gè)翼型螺母夾子夾緊。
（4 ）以金屬刮刀將膩?zhàn)泳鶆蛲抗卧谟械灼岬鸟R口鐵板上，既得0.5mm 厚的膩?zhàn)訉印Ｔ诤銣睾銤竦臈l件下干燥24 小時(shí)。并用320 - 500 號(hào)水砂紙蘸水按打磨性測(cè)定法打磨到厚度為0.4mm ，放置1 小時(shí)。
（5 ）將打磨好的膩?zhàn)釉嚢骞潭ㄓ谌犴g性測(cè)定儀的一端，用滾筒將它緊貼于儀器之圓柱物的表面上。
（6 ）判定膩?zhàn)尤犴g性結(jié)果。如膩?zhàn)颖砻鏇]有裂紋，即認(rèn)為合格。
2.2.3.3 粘結(jié)強(qiáng)度測(cè)定方法
（1 ）試塊的制備
制備70m m ×70mm ×20mm 的砂漿塊，養(yǎng)護(hù)，并仔細(xì)選擇，試塊成型面應(yīng)保證平整，無凹坑、孔洞、缺角、缺邊。
（2 ）將金屬型框置于70m m ×70mm ×20mm 的砂漿塊上，將膩?zhàn)犹顫M型框，用刮刀平整表面，立即除去型框，即為試件，在標(biāo)準(zhǔn)環(huán)境中養(yǎng)護(hù)14d 。
（3 ）在養(yǎng)護(hù)期第十天將試件置于水平狀態(tài)，用雙組份環(huán)氧樹脂均勻涂布于試樣表面，并在其上放鋼質(zhì)上夾具，加約1kg 的砝碼，除去周邊溢出的粘結(jié)劑，放置于72h ，除去砝碼，養(yǎng)
護(hù)14d 后，在萬能試驗(yàn)機(jī)上，沿試件表面垂直方向以5mm/min 的拉伸速度測(cè)定最大抗拉強(qiáng)度，即為粘結(jié)強(qiáng)度。
3.3 外墻柔性膩?zhàn)拥闹苽?/p>
直接將各種原材料進(jìn)行混合即可。
4.1 淀粉醚對(duì)外墻柔性膩?zhàn)有阅艿挠绊?/p>
4.1.1 淀粉醚對(duì)外墻柔性膩?zhàn)邮┕ば缘挠绊?/p>
淀粉醚的特性在于能改善抗流掛性，提高施工性，用量小，既能達(dá)到很好的效果，有很好的潤滑性，能改善材料的操作性能，使操作更滑爽。
但是淀粉醚還具有非常快的增稠能力，所以我們要對(duì)淀粉醚的摻量作一個(gè)系列的試驗(yàn)，并結(jié)合淀粉醚的價(jià)格，判斷較為適宜的摻量，保證性價(jià)比。

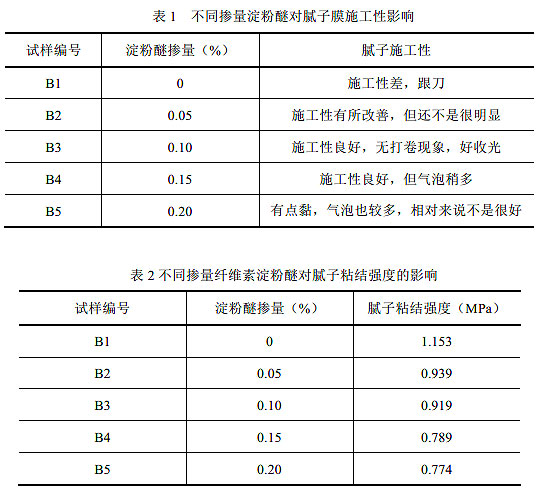

從實(shí)驗(yàn)結(jié)果來看，隨著淀粉醚摻量的增加，膩?zhàn)拥某矶仍黾樱覔搅糠仍龃髸r(shí)，稠度也增加，由于淀粉醚是高分子化合物，在加水?dāng)嚢璧倪^程中會(huì)引入一些氣泡，因而淀粉醚摻量增加，氣泡也相應(yīng)增多，反而不利于施工。
4.1.2 淀粉醚對(duì)外墻柔性膩?zhàn)诱辰Y(jié)性能的影響
一種化合物的加入，對(duì)外墻柔性膩?zhàn)拥男阅芑蚨嗷蛏倬鶗?huì)有所影響，況且淀粉醚還會(huì)引入氣泡，增加膩?zhàn)拥目紫叮档湍佔(zhàn)拥拿軐?shí)性，肯定會(huì)對(duì)膩?zhàn)拥膹?qiáng)度有不利的影響。
從淀粉醚對(duì)膩?zhàn)诱辰Y(jié)強(qiáng)度影響的結(jié)果來看，確實(shí)如理論結(jié)論一下，綜合判斷淀粉醚在外墻膩?zhàn)又械倪m宜摻量為0.1%。
4.2 膨潤土對(duì)外墻柔性膩?zhàn)有阅艿挠绊?/p>
膨潤土是屬于蒙脫石類的硅酸鹽化合物，在砂漿攪拌或刮涂時(shí)，硅酸鹽薄片起到潤滑劑的作用，降低了相對(duì)黏度，改善砂漿的施工性。因而我們這邊只是爭對(duì)性的進(jìn)行膨潤土對(duì)外墻柔
性膩?zhàn)邮┕ば赃@一塊進(jìn)行一個(gè)試驗(yàn)。
膨潤土畢竟是礦物質(zhì)，且各地的膨潤土品質(zhì)不一，就是同產(chǎn)地的也會(huì)有差異，因?yàn)榕驖櫷恋膿搅恳膊皇窃酱笤胶茫遗驖櫷吝€具有增稠作用，摻量增加，也會(huì)增加膩?zhàn)拥呐巫枇Γ炊档土四佔(zhàn)拥氖┕ば浴８鶕?jù)試驗(yàn)結(jié)果來看，膨潤土的適宜摻量為0.3%。
4. 3 可再分散乳膠粉對(duì)外墻膩?zhàn)有阅艿挠绊?/p>
4.3.1可再分散乳膠粉摻量對(duì)膩?zhàn)幽と犴g性的影響
可再分散乳膠粉是聚合物乳液經(jīng)噴霧干燥或其他手段得到的粉末，它與水按一定比例混合后可再次形成穩(wěn)定、性質(zhì)與原乳液基本相同的聚合物乳液。
當(dāng)將外墻柔性膩?zhàn)蛹尤胨袛嚢钑r(shí)，在親水性的保護(hù)膠體以及機(jī)械剪切力的作用下，膠粉顆粒分散到水中。由于膠粉本身的特性以及改性的不同，對(duì)砂漿的流變性以及施工性產(chǎn)生的影響不同，有的有助流作用，而有的有增加觸變性的作用，我們目前所采用的是有點(diǎn)助流作用，對(duì)膩?zhàn)拥氖┕ば砸灿懈纳谱饔茫钪饕獧C(jī)理還是可再分散乳膠粉使砂漿含氣量提高，對(duì)砂漿的施工性起到潤滑作用，以及膠粉尤其是保護(hù)膠體分散時(shí)對(duì)水的親和以及隨后的粘稠
度對(duì)施工膩?zhàn)拥膬?nèi)聚力提高，從而提高了和易性。

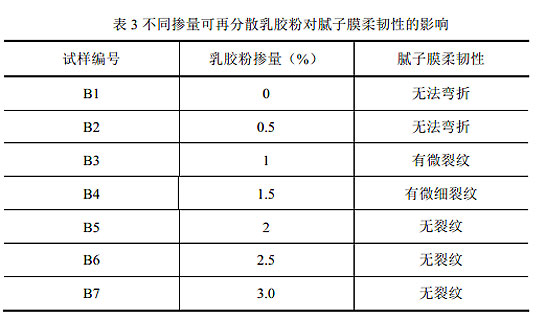

從表3 的結(jié)果可以看出，可再分散乳膠粉的摻量對(duì)膩?zhàn)幽と犴g性影響有個(gè)峰值，當(dāng)可再分散乳膠粉摻量較低時(shí)，對(duì)膩?zhàn)幽と犴g性的改善沒有明顯的改善作用，隨著可再分散乳膠粉摻量的增加，膩?zhàn)幽と犴g性增加。
但是可再分散乳膠粉對(duì)膩?zhàn)拥某杀酒饹Q定性的作用，它占著整個(gè)成本的較大一部分，因此，在可以保證技術(shù)要求的同時(shí)，要盡量降低可再分散乳膠粉的摻量，因此，可再分散乳膠粉最合適摻量為2%。
4.3.2可再分散乳膠粉摻量對(duì)外墻柔性膩?zhàn)诱辰Y(jié)強(qiáng)度的影響

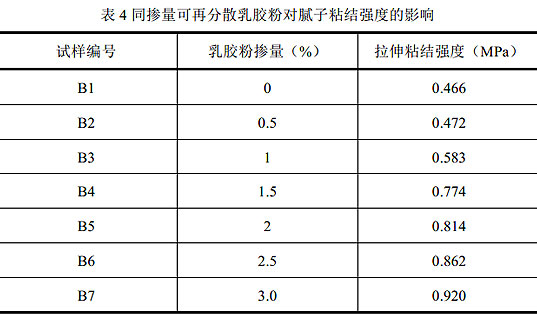

在一定的范圍內(nèi)，可再分散乳膠粉可以提高膩?zhàn)拥恼辰Y(jié)強(qiáng)度，表4 為不同摻量的可再分散乳膠粉對(duì)外墻柔性膩?zhàn)诱辰Y(jié)強(qiáng)度的影響。
從表4 的試驗(yàn)結(jié)果來看，可再分散乳膠粉的摻加對(duì)膩?zhàn)诱辰Y(jié)強(qiáng)度的影響不是一直不變的，在可再分散乳膠粉摻量較低時(shí)，乳膠粉對(duì)膩?zhàn)诱辰Y(jié)強(qiáng)度的提高程度不明顯，只是很低程度的增加，但當(dāng)乳膠粉摻量增加到2.0%時(shí)，膩?zhàn)拥恼辰Y(jié)強(qiáng)度增加幅度加大，其后膩?zhàn)拥恼辰Y(jié)強(qiáng)度隨乳膠粉的用量增加而增加，且其增長速度要低于1.0%到2.0%段，但是比摻量低于1.0%時(shí)的增長速度要大。且不摻加乳膠粉時(shí)，膩?zhàn)拥睦煺辰Y(jié)強(qiáng)度還不符合建材標(biāo)準(zhǔn)對(duì)膩?zhàn)永煺辰Y(jié)強(qiáng)度的要求。
在膩?zhàn)痈稍镞^程中，由于水分的吸收和蒸發(fā)，會(huì)在膩?zhàn)訉又辛粝略S多空腔，這些空腔一般認(rèn)為是膩?zhàn)訉拥谋∪醪课弧．?dāng)體系中有可再分散乳膠粉時(shí)，這些粉料可以立即分散，并富集于體系中的富水區(qū)域，當(dāng)這些空腔中水分蒸發(fā)后，再分散液中的聚合物即固化或成膜，對(duì)這些部位進(jìn)行加強(qiáng)，從而增加膩?zhàn)拥恼辰Y(jié)強(qiáng)度。
可再分散乳膠粉摻量較低時(shí)，由于再分散液的量太少，不能在較大的范圍內(nèi)成膜，只能以微聚合物粒子的形式間斷地填充于空腔中，起到粘結(jié)和提高致密性的作用，因此對(duì)膩?zhàn)拥恼辰Y(jié)強(qiáng)度增加不是很明顯。當(dāng)乳膠粉用量達(dá)到一定比例時(shí)，再分散液即可以在一定范圍內(nèi)連續(xù)成膜，在膩?zhàn)訉又行纬山徊娴木W(wǎng)絡(luò)結(jié)構(gòu)，并且與水泥等無機(jī)水化物網(wǎng)絡(luò)結(jié)構(gòu)相互復(fù)合，從而大大增加了膩?zhàn)拥恼辰Y(jié)強(qiáng)度。

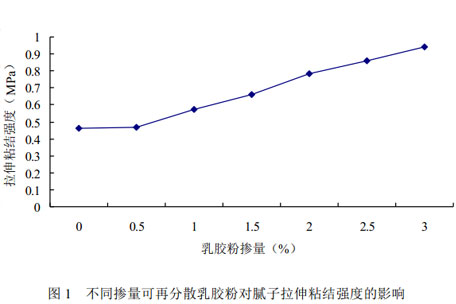

圖1 為不同摻量乳膠粉對(duì)膩?zhàn)永煺辰Y(jié)強(qiáng)度的影響圖。
4.3.3 可再分散乳膠粉對(duì)外墻柔性膩?zhàn)邮┕ば缘挠绊?/p>
可再分散乳膠粉對(duì)外墻膩?zhàn)拥氖┕ば詻]有太明顯的影響。一般情況下，可再分散乳膠粉不會(huì)提高膩?zhàn)拥恼扯然蛄鲃?dòng)性，因此，對(duì)膩?zhàn)拥氖┕ば詻]有明顯的影響。
（1 ）淀粉醚對(duì)外墻膩?zhàn)拥氖┕ば云浜艽蟮淖饔茫啾扔谄渌砑觿┒裕矸勖训淖饔檬遣豢珊鲆暤模囼?yàn)結(jié)果顯示，淀粉醚在本文中最佳摻量為0.1%。
（2 ）膨潤土對(duì)外墻膩?zhàn)拥氖┕ば砸簿哂泻艽蟮母纳谱饔茫菂s不是摻量越大越好，通過試驗(yàn)發(fā)現(xiàn)，膨潤土適宜摻量為0.3%。
（3 ）可再分散乳膠粉對(duì)膩?zhàn)拥氖┕ば詻]有明顯的影響。
（4 ）可再分散乳膠粉可以提高膩?zhàn)幽さ娜犴g性，可再分散乳膠粉摻量越大，膩?zhàn)幽と犴g性越高，但是可再分散乳膠粉是決定膩?zhàn)幽こ杀镜臎Q定性因素，在滿足技術(shù)要求的情況下，可
再分散乳膠粉最合適摻量為2%。
（5 ）在一定范圍內(nèi)，可再分散乳膠粉會(huì)提高膩?zhàn)拥恼辰Y(jié)強(qiáng)度，其摻量較低時(shí)，對(duì)粘結(jié)強(qiáng)度的提高不是很明顯，其摻量較高時(shí)，對(duì)粘結(jié)強(qiáng)度有降低的趨勢(shì)，但仍比摻量較低時(shí)高。
[1] 秦文強(qiáng)，干粉砂漿與保溫隔熱砂漿配方設(shè)計(jì)、生產(chǎn)新工藝新技術(shù)及添加劑選用、配比和常見生產(chǎn)疑難問題解答實(shí)用手冊(cè).205 - 207
[2]薛黎明，謝紹東. 柔性外墻膩?zhàn)拥难兄芠J].新型建筑材料，2007,9 ：67- 69
[3] 張義順，李艷玲，徐軍. 纖維素醚對(duì)砂漿性能的影響[J].建筑材料學(xué)報(bào)，2008,3(11)：359 - 362
[4] 王新民，李頌．新型建筑干拌砂漿指南[M] - ] 京：中國建筑工業(yè)出版社，2004，78—79．
